le montage de Darlington
Les montages de darlinton s’agissent des associations de transistors équivalentes à un transistor à β élevé.
Voici le montage que nous allons étudier:

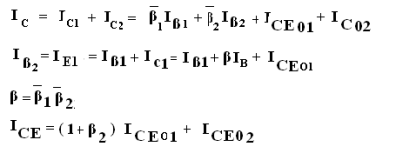

Comme on constate via les formules données ci haut le bêta statique
du transistor équivalent est égal au produit des bêtas de deux transistors. C’est le cas aussi du bêta dynamique.
Le courant inverse du transistor équivalent ICE0 est beaucoup plus supérieur que le courant inverse de chaque transistor.
Le schéma équivalent dynamique :
La résistance d’entrée r :
La résistance de sortie R :
Pour iB = 0, R = VCE / iC
Si iB = 0, le schéma équivalent sera réduit ainsi :
NB : la résistance de sortie équivalent est toujours plus petite que chacune des résistances de sortie de deux transistors
