Le câblage d'un réseau local
Le but de ce cours est de voir comment câbler un réseau informatique. Evidement vous savez comment placer les ordinateurs d’un réseau local grâce à notre cours de topologie réseau, cependant ici nous allons vous montrer comment réaliser un câble. Comme ça avec les câbles déjà faits, il ne nous restera que de lier les équipements entre eux.
Nous allons opter pour le câble à paires torsadées pour diverses raisons:
- Il ne coûte pas cher.
- Il est le câble le plus utilisé dans les réseaux locaux.
- La majorité des équipements réseaux sont munis des ports RJ45.
1. Les outils nécessaires pour réaliser notre câble:
Pour réaliser notre fameux câble, il faut au moins:

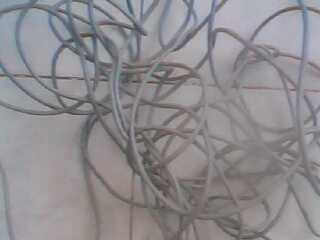

- Le câble lui-même

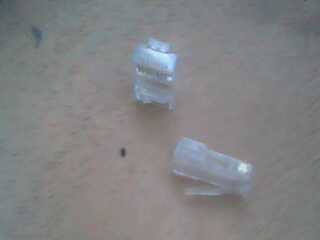

- Deux connecteurs RJ45 pour chaque câble

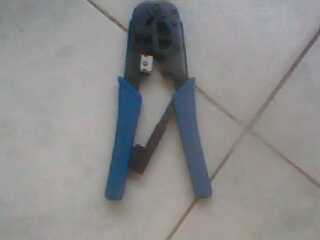

- Une pince à sertir
2. Les standards de câblage:
Comme nous savons, un câble à paires torsadées possèdent 4 paires torsadées, donc 8 fils dont les couleurs sont marron, marron blanc, bleu, bleu blanc, vert, vert blanc, orange et orange blanc.
Il existe deux standards de câblage qui sont définis par Electronic Industry Association/Telecommunications Industry Association.

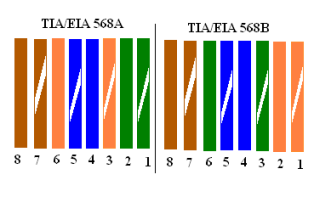

Ces deux standards sont le standard TIA/EIA 568A et le standard TIA/EIA 568B représentés ci-dessous:
3. Câble droit ou câble croisé:
a) Câble droit
Le câble droit est utilisé pour relier deux équipements différents comme par exemple un ordinateur à un hub,
un ordinateur à un modem...
le câble est dit droit parce que les fils sont parallèles d’un bout à l’autre. Le fils attaché au borne 1 d’un
connecteur est aussi attaché au borne 1 de l’autre connecteur ainsi de suite. Donc lors de la réalisation du
câble, on doit faire comme le montre un des tableaux ci-dessous :
Pour le standard TIA/EIA 568A
| Côté 1 | Côté 2 | ||
| No | Couleur | No | Couleur |
| 1 | Blanc/Vert | 1 | Blanc/Vert |
| 2 | Vert | 2 | Vert |
| 3 | Blanc/Orange | 3 | Blanc/Orange |
| 4 | Bleu | 4 | Bleu |
| 5 | Blanc/Bleu | 5 | Blanc/Bleu |
| 6 | Orange | 6 | Orange |
| 7 | Blanc/Marron | 7 | Blanc/Marron |
| 8 | Marron | 8 | Marron |
Pour le standard TIA/EIA 568B
| Côté 1 | Côté 2 | ||
| N° | Couleur | N° | Couleur |
| 1 | Blanc/Orange | 1 | Blanc/Orange |
| 2 | Orange | 2 | Orange |
| 3 | Blanc/Vert | 3 | Blanc/Vert |
| 4 | Bleu | 4 | Bleu |
| 5 | Blanc/Bleu | 5 | Blanc/Bleu |
| 6 | Vert | 6 | Vert |
| 7 | Blanc/Marron | 7 | Blanc/Marron |
| 8 | Marron | 8 | Marron |
b) câble croisé :
Le câble croisé est utilisé pour relier deux équipements identiques comme par exemple un ordinateur à un
ordinateur, un un hub à un un hub …
Pour réaliser un câble croisé, il suffit de prendre le standard TIA/EIA 568A pour un bout et le standard TIA/EIA
568B pour l’autre bout.
Comme ça nous allons nous référer du tableau ci-dessous.
| Côté 1 | Côté 2 | ||||
| Nom | N° | Couleur | Nom | N° | Couleur |
| TD+ | 1 | Blanc/Vert | RD+ | 3 | Blanc/Orange |
| TD- | 2 | Vert | RD- | 6 | Orange |
| RD+ | 3 | Blanc/Orange | TD+ | 1 | Blanc/Vert |
| Non utilisée | 4 | Bleu | Non utilisée | 4 | Bleu |
| Non utilisée | 5 | Blanc/Bleu | Non utilisée | 5 | Blanc/Bleu |
| RD- | 6 | Orange | TD- | 2 | Vert |
| Non utilisée | 7 | Blanc/Marron | Non utilisée | 7 | Blanc/Marron |
| Non utilisée | 8 | Marron | Non utilisée | 8 | Marron |
4. Lors de la réalisation du câble:

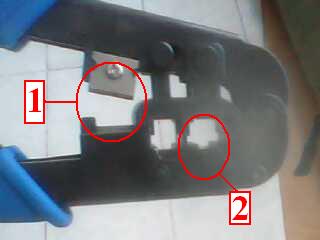

Pour notre pince à sertir:
Le 1 nous servira à couper le câble et le 2 nous servira à sertir notre connecteur au câble.
Il faut juste couper le câble, enlèver la gaine de la partie qui va entrer sur le connecteur, ranger les fils comme indiqués sur nos tableaux ci-haut et les mettre sur le connecteur. Attention il ne faut surtout pas dénuder les 8 fils.

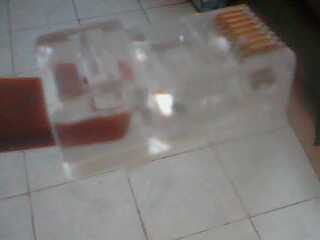

Au moment ou vous allez mettre les fils, il faut tourner le connecteur comme vous le voyez sur l’image ci-dessous et
non dans l’autre sens.

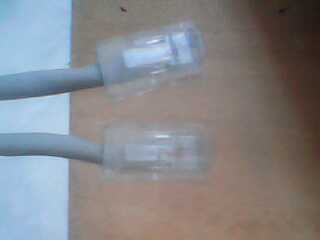

Enfin, moi j’ai terminé de réaliser le mien, je ne sais pas pour votre cas. Voici le mien:
